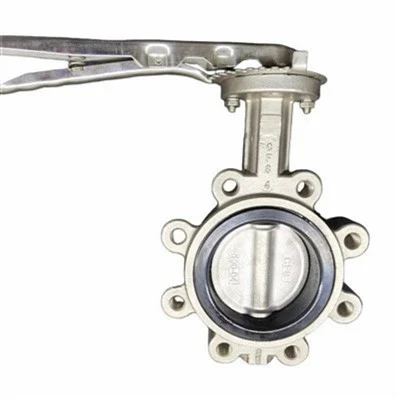

Двойно изместената фланцова дроселна клапа от неръждаема стомана (известна още като двойна ексцентрична дроселна клапа) е високо-ефективен, четвърт-оборотен вентил, проектиран за надеждна изолация и контрол на потока в взискателни индустриални тръбопроводни системи.
Проектиран с двойно-офсетна геометрия на стеблото, дискът се повдига от седалката веднага след завъртане. Това действие минимизира триенето в уплътняващия интерфейс, намалява работния въртящ момент и значително удължава експлоатационния живот на седалката по време на високо-циклични операции.
Ключови спецификации
|
Параметър |
Спецификация / Стандарт |
|
Тип клапан |
Неръждаема стомана Двойна офсетна фланцова дроселна клапа |
|
Стандарт за проектиране |
API 609 / EN 593 |
|
Принцип на работа |
Четвър{0}}завъртане (въртене на 90 градуса) |
|
Конфигурация |
Двоен офсет / Двоен ексцентрик |
|
Тип връзка |
Край с фланец |
|
Стандартен фланец |
ASME B16.5, EN 1092-1 или специфичен за проекта |
|
Лице--лице |
API 609, ISO 5752, EN 558 |
|
Материал на тялото и диска |
ASTM A351 CF8M (316), CF8 (304) или персонализирани сплави |
|
Опции за материал на седалката |
EPDM, NBR, PTFE, RPTFE, FKM |
|
Рейтинги на налягането |
Клас 150 / Клас 300 (PN10, PN16, PN25, PN40) |
|
Монтаж на задвижващия механизъм |
ISO 5211 Подложка за директен монтаж |
|
Стандарти за тестване |
API 598 / ISO 5208 / EN 12266-1 |
|
Документация |
EN 10204 3.1 MTRs, доклади за изпитване на налягане, дневници за инспекция |
Основни характеристики и механични предимства
Намалено триене на седалката:Дискът се освобождава от седалката при първите няколко градуса на отваряне.
Удължен живот на износване:Елиминира непрекъснатото триене, предотвратявайки деформацията на седалката.
Долен работен въртящ момент:Позволява по-малък, по-{0}}рентабилен задвижващ механизъм.
Цялост на материала:Оценен за устойчивост на точкова корозия, цепнатина и химическо разграждане.
Пълна проследимост:Топлинни числа, изобразени върху компоненти,-задържащи налягане, свързани с EN 10204 3.1 сертификати.
Гъвкава работа:Съвместим с ръчни лостове, червячни скоростни кутии, пневматични задвижващи механизми с двойно-действие или пружинно-възвръщане и електрически задвижващи механизми.
Ръководство за избор на материал за седалка
Изборът на правилния материал за седалката зависи от температурните граници, химическата съвместимост и необходимата плътност на затваряне:
|
Материал на седалката |
Температурен диапазон |
Най-подходящ за |
Ключови предимства |
|
EPDM |
-20 градуса до +120 градуса |
Вода, HVAC, леки киселини/алкали |
Отлична устойчивост, рентабилност- |
|
NBR |
-10 градуса до +80 градуса |
Масла, въглеводороди, сгъстен въздух |
Висока петролна и маслоустойчивост |
|
PTFE / RPTFE |
-20 градуса до +180 градуса |
Агресивни химикали, разтворители |
Превъзходна химическа инертност, нисък въртящ момент |
|
FKM (Витон) |
-10 градуса до +200 градуса |
Високо{0}}температурни течности, киселини, горива |
Отлична химична и термична стабилност |
Целеви приложения
Химическа и нефтохимическа обработка:Пренос на корозивна течност и изолация на процеса.
Обезсоляване и морски системи:Високо{0}}системи за боравене с морска вода и баласт.
Промишлени води и отпадъчни води:Пречистване на сурова вода, филтриращи инсталации и охладителни кули.
Нефт и газ комунални услуги:Комунални линии, вторично задържане и обща изолация за обслужване.
Електрически и енергийни централи:Спомагателни охладителни линии и кондензни системи.
Производствен контрол и тестване на качеството
Материална проверка:Спектрометърът проверява химичния състав и механичните свойства спрямо стандартите ASTM.
Машинна инспекция:CNC{0}}контролирана обработка гарантира прецизно подравняване на отворите-на болтовете на фланеца, размери-на-лице и толеранси на отворите.
Хидростатичен тест на корпуса:Тестван при 1,5x номинално налягане съгласно API 598 / ISO 5208 за проверка на целостта на границата на налягането.
Тест за изтичане на седалката:Хидравлични тестове за високо-налягане и ниско{1}}въздушно налягане, за да се гарантира нулев-теч или определен клас на затваряне.
Как да посочите за заявка за оферта
За да осигурите точна техническа оферта и бързо време за доставка, моля, предоставете следните технически подробности във вашето запитване:
Размер на клапана:Номинален диаметър (DN в mm или NPS в инчове)
Клас на налягане:ASME клас (150/300) или PN рейтинг (PN10-PN40)
Материал на тялото и диска:CF8M (316), CF8 (304) или спецификация на проекта
Материал на седалката:EPDM, NBR, PTFE или FKM
Стандартен фланец:ASME B16.5, EN 1092-1 и др.
Метод на задействане:Гол вал, ръчен лост, скоростна кутия, пневматичен или електрически
Условия на процеса:Тип среда, диапазон на работна температура и работно налягане
Изисквания за съответствие:Задължителни стандарти за тестване или-инспекции от трети страни (напр. SGS, TUV)
ЧЗВ
Въпрос: Кое е основното предимство на дизайна с двойно изместване пред концентричната дроселна клапа?
О: Двойният офсетен дизайн създава действие,-подобно на гърбица по време на отваряне, повдигайки незабавно диска от седалката. Това минимизира триенето на седлото, намалява изискванията за въртящ момент, предотвратява износването на седлото и удължава общия експлоатационен живот на клапана при операции с висок-цикл.
В: Мога ли да монтирам свой собствен пневматичен или електрически задвижващ механизъм към този клапан?
A: Да. Вентилът се доставя стандартно с горна монтажна подложка ISO 5211 и стандартизирани размери на стеблото, което позволява директен монтаж на повечето стандартни промишлени задвижващи механизми, без да са необходими персонализирани скоби.
В: Каква документация се доставя с поръчката?
О: По подразбиране предоставяме сертификати за изпитване на материал (EN 10204 3.1), доклади за изпитване на хидростатично налягане и листове за проверка на размерите. При поискване могат да бъдат предоставени допълнителни -сертификати за проверка от трети страни.
Въпрос: Можете ли да предоставите персонализирани размери лице--на лице или специални отвори за фланци?
A: Да. Поддържаме персонализирани конфигурации на OEM, включително специфични стандарти лице-в-лице (EN 558 серия 13/14 или API 609), персонализирани изисквания за покритие или специфични модели за пробиване на фланци.
Въпрос: Как да определя дали да избера мека седалка (PTFE/EPDM) или метална седалка?
О: Меките седалки (EPDM, NBR, PTFE, FKM) осигуряват -непропускливо затваряне на течове, което е подходящо за температури до 200 градуса. Металните седалки се препоръчват за работа при високи-температури над 200 градуса, абразивни суспензии или тежки-опасни от пожар условия, при които меките материали биха се разпаднали.
