Шибър за високо налягане
Шибърът за високо налягане е индустриален изолационен вентил, проектиран да спира потока в тръбопроводни системи с високо{0}}налягане. Вратата се движи вертикално спрямо пътя на потока и работи в напълно отворено или напълно затворено положение.
Когато е напълно отворен, шибърът се отстранява от прохода на потока, осигурявайки минимален спад на налягането и ниско съпротивление на потока. Този клапан е проектиран само за изолираща услуга и не се препоръчва за непрекъснато дроселиране.
-
![Нефтохимически изолиращ шибър с високо налягане]()
Нефтохимически изолиращ шибър с високо наляганеНефтохимичният изолиращ шибър с високо налягане е проектиран за положителна двупосочна изолация на линията в нефтопреработвателни, нефтохимически преработващи, химически производствени и нефтени и -
![Парен шибър с високо налягане]()
Парен шибър с високо наляганеПроектиран за нулево-изолиране на течове в критични парни системи с висока-температура и високо-налягане в електроцентрали, рафинерии и съоръжения за химическа обработка. Проектирани в стриктно -
![Шибър с високо налягане от кована стомана]()
Шибър с високо налягане от кована стоманаШибрите с високо налягане от кована стомана осигуряват положителна изолация във взискателни индустриални тръбопроводни системи. Вратата се движи перпендикулярно на потока на процеса, осигурявайки -

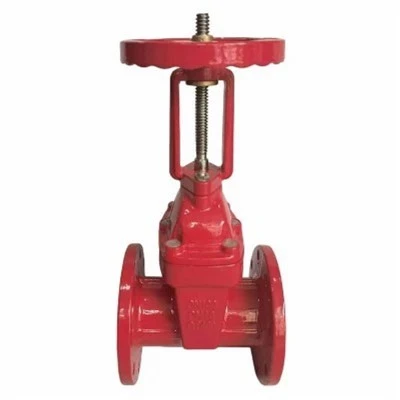

![Шибър с уплътнение под налягане от клас 2500]()
Шибър с уплътнение под налягане от клас 2500Шибърът с уплътнение под налягане от клас 2500 е проектиран за изолация при високо-налягане,-температура, където целостта на-налягането и нулевите-изтичания са критични. -
![Шибър от лята стомана с високо налягане клас 1500]()
Шибър от лята стомана с високо налягане клас 1500Шибър от лята стомана с високо налягане, предназначен за изолираща услуга в нефт и газ, рафиниране, нефтохимия, производство на електроенергия и тръбопроводни системи за промишлени процеси. Този -
![Клас 900 Шибър с уплътнение под високо налягане]()
Клас 900 Шибър с уплътнение под високо наляганеПри високо{0}}генериране на енергия под налягане и нефтохимически системи болтовите-фуги на капака често страдат от отпускане на болтовете и умора от термичен стрес. Клас 900 под налягане-Seal Gate
Ключови характеристики
Изолация при високо{0}}налягане:
Осигурява надеждно нулево{0}}течове или ниско-затваряне-течове при взискателни тръбопроводни приложения.
01
Пълен{0}}дизайн на потока на отвора:
Осигурява безпрепятствен поток и минимален спад на налягането, когато е напълно отворен.
02
Материали, устойчиви на корозия и износване:
Предлага се от въглеродна стомана, неръждаема стомана и легирана стомана, съобразена със свойствата на течността.
03
Гъвкави конфигурации:
Предлага се в Rising Stem (OS&Y) и Non{0}}Rising Stem; Метален-дизайн със седло (Stellite hard-face) или мек-дизайн.
04
Пълна проследимост на QA:
Доклади за изпитване на материали (MTR по EN 10204 3.1) и сертификати за изпитване под налягане се доставят с всяка поръчка.
05
Технически спецификации
|
Параметър |
Спецификация и съответствие със стандартите |
|
Тип клапан |
Шибър за високо налягане |
|
Стандарти за проектиране |
API 600, API 6D, ASME B16.34, ISO 10423 (API 6A) |
|
Основна функция |
Изолация на тръбопровода (включване/изключване на услугата) |
|
Номинален размер |
DN15 - DN1200 (NPS 1/2" - 48") |
|
Клас на налягане |
Клас 150 - Клас 2500 (PN16 - PN420) |
|
Материал на тялото |
WCB, LCB, CF8, CF8M, CF3M, WC6, WC9, дуплексна неръждаема стомана |
|
Подстригващ материал |
API 600 Trim 1 до 18 (напр. Stellite 6, F316, 13Cr) |
|
Уплътняваща повърхност |
Метал-към-метал (твърдо-покрито със стелит) или мека седалка |
|
Конфигурация на стеблото |
Издигащо се стъбло (OS&Y) или не-издигащо се стъбло |
|
Връзка на капака |
Капак с болтове (BB) или капак с уплътнение под налягане (PSB) |
|
Крайни връзки |
Фланец (ASME B16.5 / B16.47), челна{2}}заварка (ASME B16.25), муфа-заварка |
|
Метод на работа |
Ръчно колело, конусна предавка, електрически задвижващ механизъм, пневматичен задвижващ механизъм |
|
Работна темп. |
-196 deg C до +600 deg C (подлежи на избор на материал) |
|
Стандарти за тестване |
API 598, ISO 5208, EN 12266-1 |
|
Сертификация |
EN 10204 3.1 MTR, ISO 9001, CE/PED, SIL (при поискване) |
Проектиране и конструкция на вентила
Порта и седалка
В напълно отворено положение шибърът е напълно свободен от пътя на потока. В затворено положение портата и седалката формират основното уплътнение. За високо-налягане, висока-температура или ерозивни среди се прилага Stellite твърдо-метално покритие за подобряване на устойчивостта на износване и ерозия.
Издигащо се стебло (OS&Y)
Резбите на стеблото са разположени извън корпуса на клапана, предотвратявайки контакт с технологични течности и замърсители по линията. Повдигащият се стебло осигурява директно визуално потвърждение на позицията на клапана, въпреки че изисква вертикална свобода за работа.
Не{0}}повдигащо се стъбло
Стеблото остава вътре в тялото на клапана, поддържайки постоянна обща височина по време на работа. Този компактен отпечатък е идеален за подземни инсталации, офшорни платформи или ограничени пространства-зони.
Приложения
Нефт и газ:
Колектори на кладенеца, съоръжения за обработка и изолация на магистрален тръбопровод (API 6D / API 6A).
Рафиниране и нефтохимия:
Каталитичен крекинг, хидрообработка и изолиране на въглеводороден процес.
Генериране на енергия:
Главни паропроводи, захранващи{0}}водни системи за котли и изолация на турбини.
Химическа обработка:
Боравене с корозивни течности и разтворители със специални тела от сплави.
Проверка на материала и PMI:Спектро{0}}анализ и положителна идентификация на материала (PMI) върху сурови отливки и изковки спрямо EN 10204 3.1 стандартите.
Прецизна обработка:CNC обработка на тела, стебла и порти със строги толеранси на размерите.
Контрол на прилепване и запечатване:Прецизно прилепване на уплътнителните повърхности на вратата и седалката, за да се осигури фино покритие на повърхността преди монтажа.
Тестване под налягане:
Хидростатичен тест на корпуса:Изпълнява се при 1,5x номинално работно налягане.
Тест на седалката при високо{0}}налягане: Изпълнява се при 1,1x номинално работно налягане.
Тест на седалката с ниско{0}}въздушно налягане:Проверен при 80 PSI (0,6 MPa) по API 598.
Окончателна проверка на качеството и документация:Проверка на размери, покритие на фланеца, дебелина на боята и съставяне на окончателен документ.
